Reflexní zaměřovač PKI
Fotogalerie
V celé řadě sovětských vojenských letadel byl v minulosti montován jednoduchý reflexní zaměřovač PKI, který umožňoval pilotovi mířenou střelbu na pevně určenou vzdálenost a to jak palubními zbraněmi, tak i raketami. Šlo o jednoduchý kolimátorový přístroj, jehož záměrný kříž a dvě vzdálenostní kružnice se promítaly pomocí elektrického osvětlení na šikmé tlusté sklíčko, svírající s vodorovnou osou zaměřovače 45°. Na rozdíl od jiných podobných přístrojů nebylo možné úhel sklonu sklíčka měnit a tím i odhadovat vzdálenost, na kterou bude vedena střelba. V případě selhání elektrické instalace mohlo být zaměření cíle provedeno jednoduchým hledím s muškou, které byly napevno namontovány na boku přístroje.

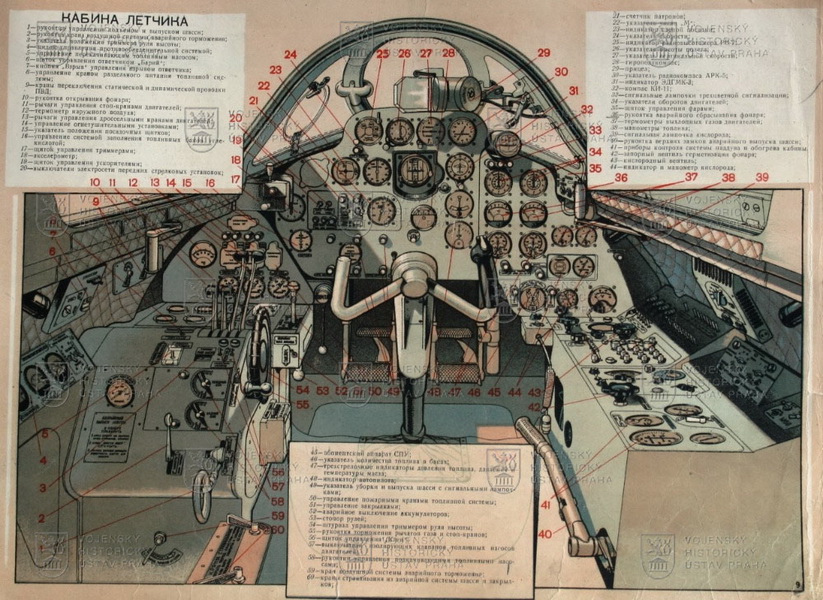

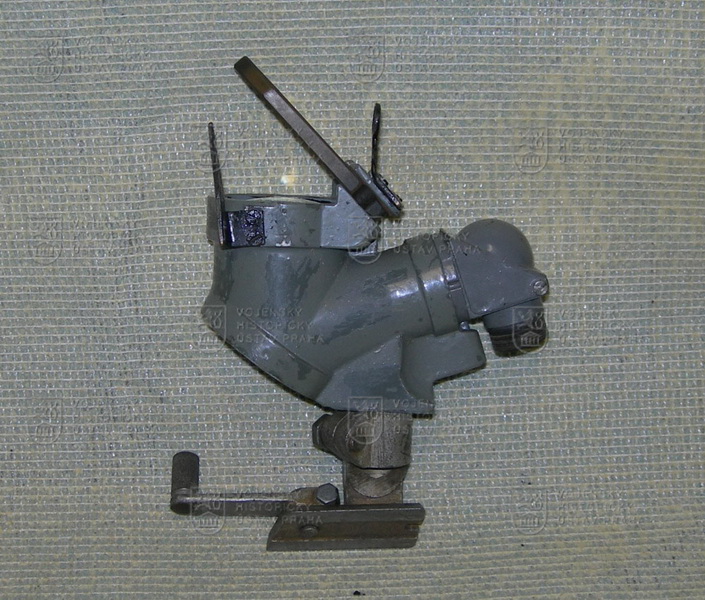

Zaměřovač PKI byl v letounu instalován v zorném poli pilota pomocí válcového čepu o průměru 14 mm, zpravidla na rámu kabiny. Představovaný exemplář byl uchycen v kombinovaném závěsu s prizmatem zajišťujícím jeho rychlé a naprosto přesné upevnění na rám čelního štítku kabiny pilota sovětského bombardovacího letounu Iljušin Il-28.
Do sbírky VHÚ se exponát dostal z Výzkumného a zkušebního střediska VZS-031 Praha v roce 1974 zřejmě v rámci rušení materiálu souvisejícího s provozem letounů Il-28 v naší armádě.

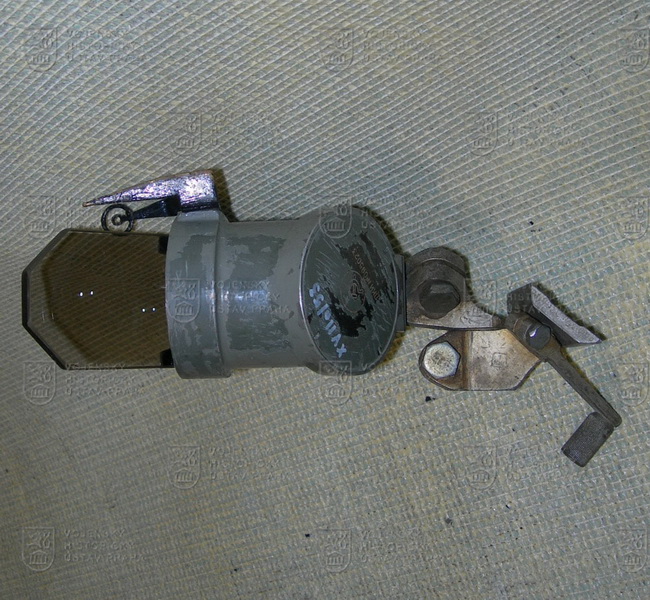

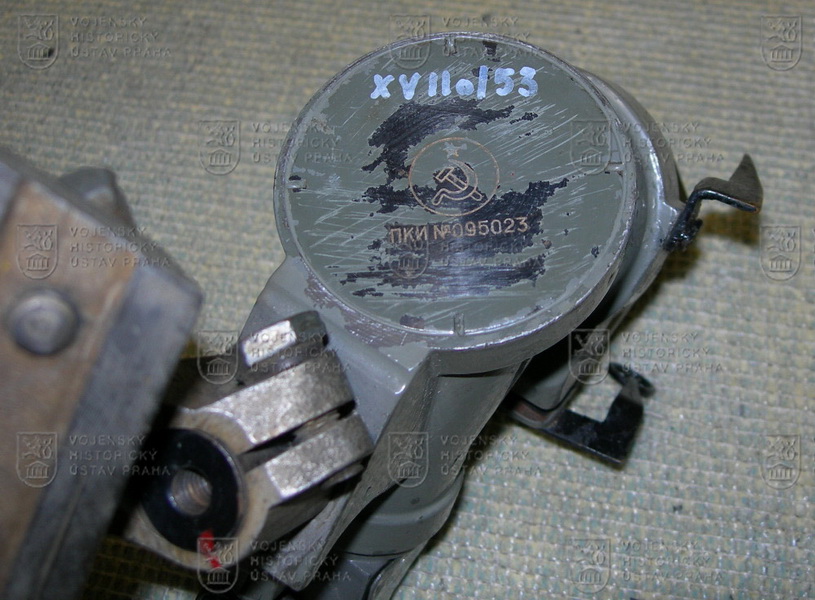

Zaměřovač měl těleso odlité z lehké slitiny natřené na šedo. To ukrývalo optickou část a neslo průhledové sklíčko, spolu s nouzovou zaměřovací muškou a žárovkou o napětí 28 V. Na jeho dně pak byly azbukou vyryty údaje o typu zaměřovače a jeho výrobní číslo. Instalační válcový čep a vlastní úchyt zaměřovače byly ocelové, chráněné kadmiováním. Výška celého přístroje byla 180 mm, šířka 80 mm a hmotnost i s úchytem 1,2 kg.
