Tréninková souprava operátora SR 20

Tréninková souprava operátora SR 20

Fotogalerie

Tréninková souprava operátora SR 20
Tréninková souprava operátora SR 20
Tréninková souprava operátora SR 20
Tréninková souprava operátora SR 20

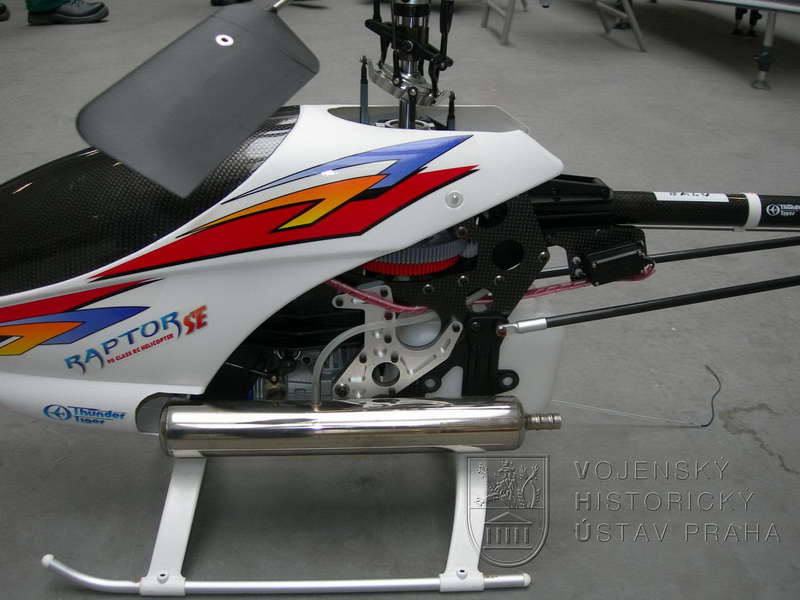

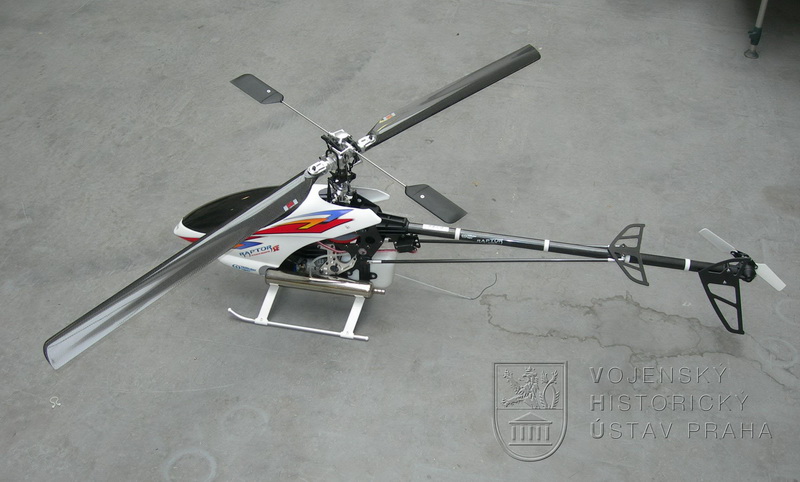

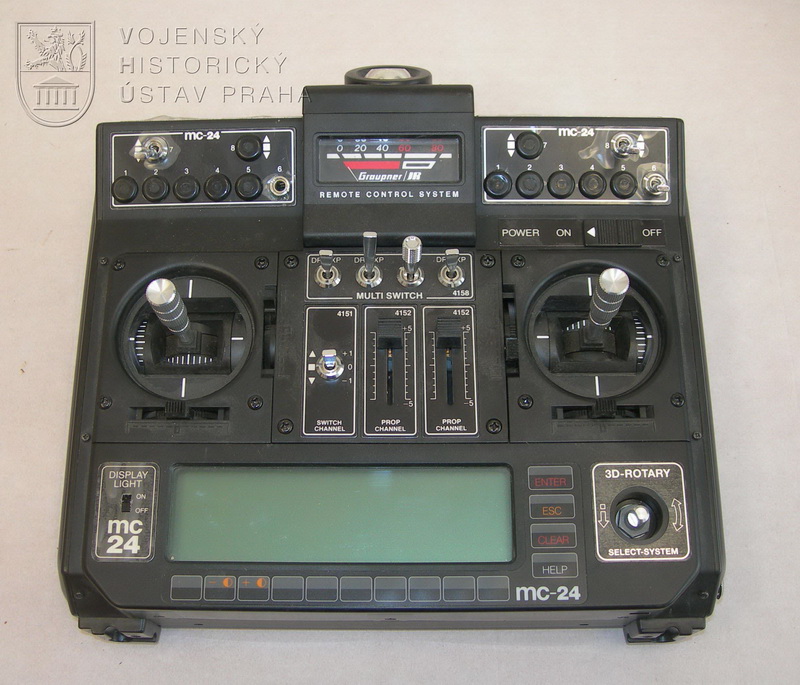

Pro výcvik pilotů a operátorů bezpilotního průzkumného systému SR 20, objednaného Vojenskou policí ČR, byla určena tréninková souprava. Ta měla obsluze umožnit si jednoduše a levně osvojit potřebné návyky. Byly to vlastně čtyři rádiem řízené modelářské tchajwanské vrtulníčky Thunder Tiger Raptor 90 se spalovacími motorky, doplněné příslušným vybavením. Zkonstruoval je pan Shigetada Taya, mistr světa v kategorii akrobatických vrtulníků F3C. Díky vrozeným výborným letovým vlastnostem a stabilitě byly vhodné pro začátečníky i pokročilé piloty. Kostra modelu byla tvořena deskami z hliníkové slitiny v kombinaci s plastovými díly, zhotovenými na vstřikovacích lisech. Rotorová hlava byla systému Bell-Hiller zajišťujícím správnou odezvu při ovládání vrtulníku. Listy hlavního i vyrovnávacího rotoru byly vyrobeny z uhlíkového kompozitu, stejně jako ocasní nosník. Příď modelu s motorem, ovládáním a převody kryla pestře zbarvená karosérie z plastu. Souprava byla AČR dodána v roce 2007 a po vyřazení celého systému SR 20 z výzbroje uložena v armádních skladech. Koncem roku 2016 pak byla převedena do sbírky VHÚ jako zajímavý doklad vybavení speciálních jednotek.

Technické údaje vrtulníku Raptor 90:

Délka trupu 1410 mm

Šířka podvozku 190 mm

Výška 476 mm

Průměr hlavního nosného rotoru 1650 mm

Průměr ocasního rotoru 260 mm

Maximální hmotnost 4,9 kg
