12. 7. 1940: vznik 310. Cz. Squadron: Letecký kompas Type P II, Ref. No. 6A/726

12. 7. 1940: vznik 310. Cz. Squadron: Letecký kompas Type P II, Ref. No. 6A/726

Fotogalerie

Letecký kompas Type P II (namontovaný v kabině)
Letecký kompas Type P II (v přepravní bedničce)

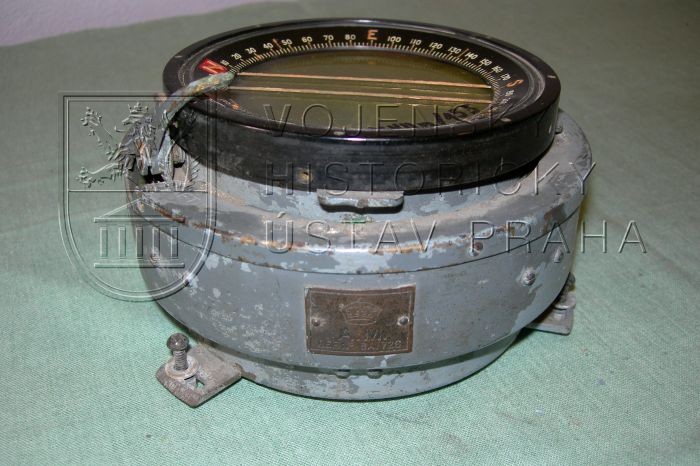

Letecký kompas Type P II
Letecký kompas Type P II (přepravní bednička)
Letecký kompas Type P II
Ve sbírkách Leteckého muzea VHÚ se mimo jiné nachází původní vodorovný letecký kompas Type P II, kterým byla vybavena většina britských letadel, jak stíhacích, tak bombardovacích i cvičných. Tento poměrně velký kompas, využívající principu Campbell – Bennettova zavěšení magnetické růžice, se vyznačoval velikou přesností a snadným odečítáním kurzu. To umožňovalo jeho jednoduchou obsluhu, kterou posádky oceňovaly zvláště při delších letech. Vlastním tělesem kompasu byl kotlík z nemagnetického kovu, v němž byla v tlumící kapalině umístěna magnetická růžice. Na obvodě kotlíku byla aretovatelná magnetická stupnice, umožňující nastavení žádaného kurzu. Kompas byl pak pružně uložen do dalšího kovového pouzdra, které se již montovalo přímo do letounu na speciální vodorovnou konzoli. Vnější pouzdro umožňovalo přesné nastavení kompasu v ose letadla a zároveň i jeho kompenzaci pomocí magnetických kompenzačních jehel. Celý tento poměrně choulostivý přístroj se při demontáži z letadla ukládal do speciální dřevěné bedničky, upravené tak, aby nedošlo k jeho poškození.

Tento sbírkový předmět získal VHÚ do svých sbírek výměnou spolu s letounem Noorduyn Harvard Mk.IIB z Královského leteckého muzea v Bruselu v roce 1994.
