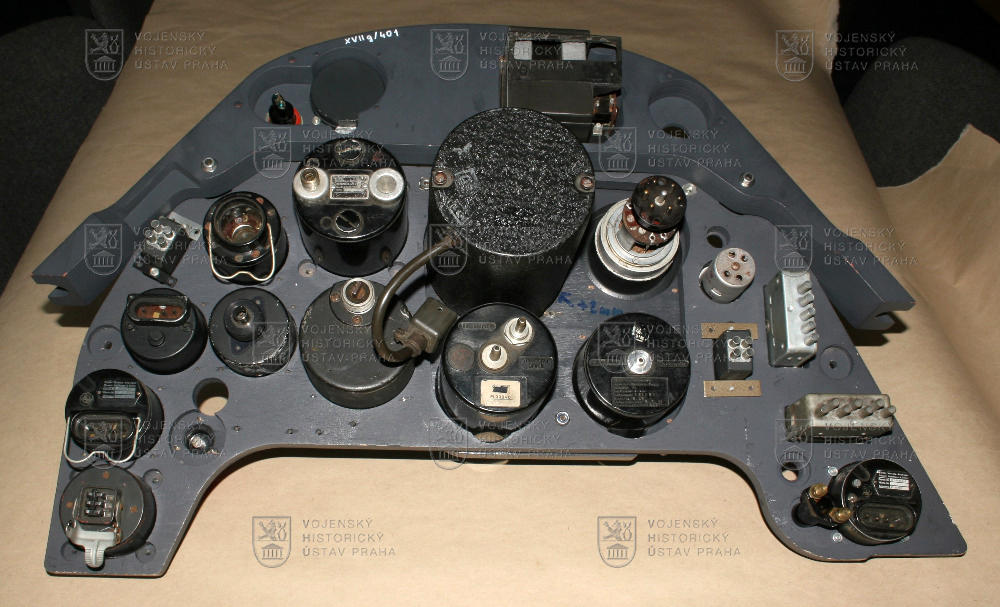

1011 Palubni deska letounu Messerschmitt Bf 109 G (2)

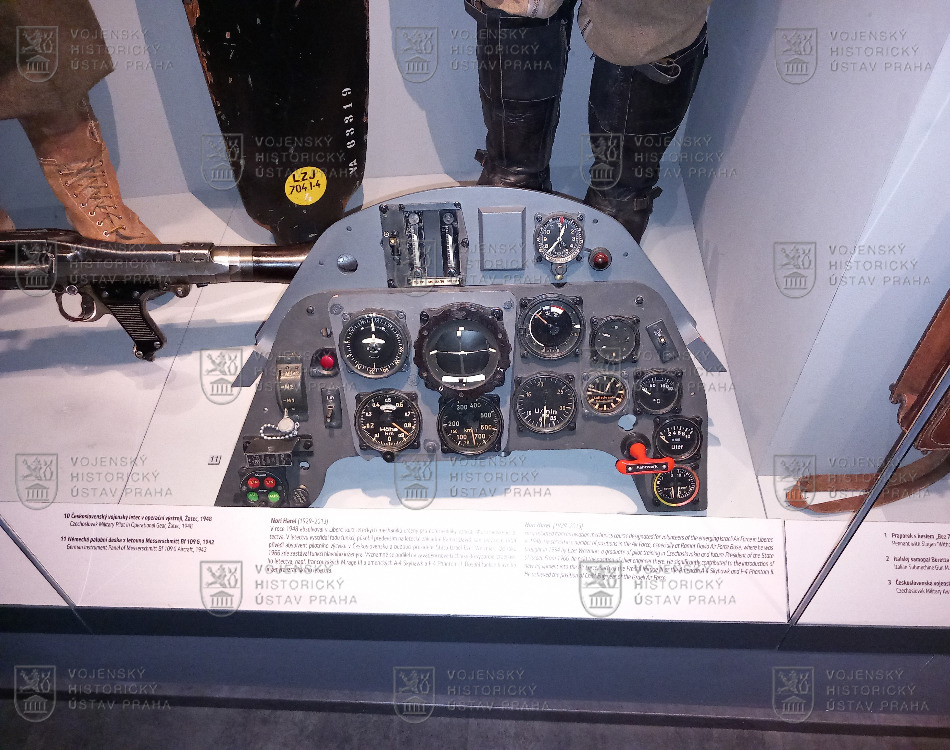

Palubní deska letounu Messerschmitt Bf 109 G (3)

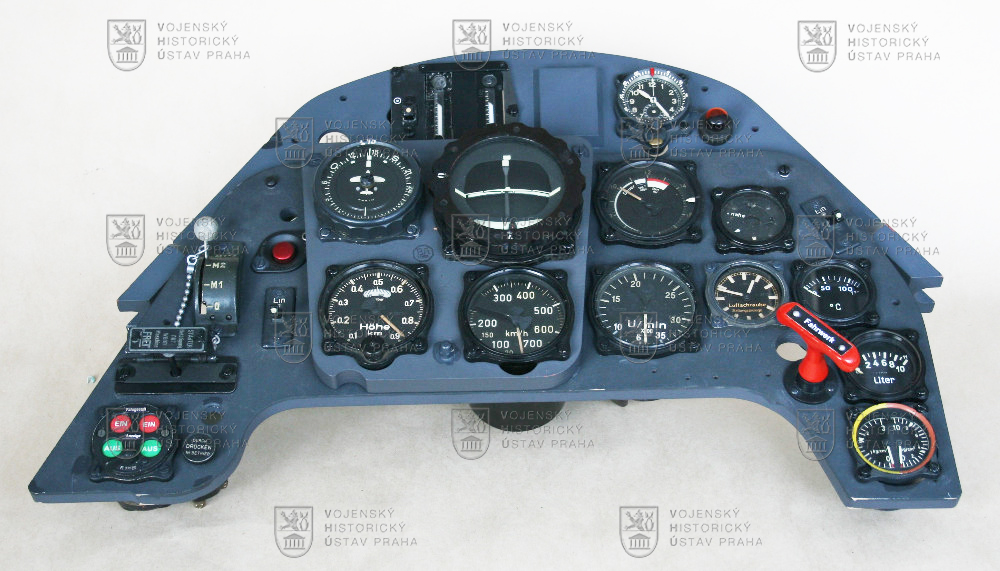

Palubní deska letounu Messerschmitt Bf 109 G (1)

Stíhací letouny Messerschmitt Bf 109 G patřily k nejrozšířenějším typům v německé Luftwaffe během druhé světové války. Jejich univerzální konstrukce a vysoké letové výkony z nich dělaly v rukách zkušených letců velice nebezpečné protivníky na všech frontách. Pomocí přídavných sad výzbroje, pak bylo možné přímo na polních letištích upravovat tyto stroje pro různé taktické úkoly, a tím zvyšovat hodnotu této varianty Bf 109.

Palubní deska verze G byla poměrně bohatě a účelně osazena potřebnými letovými, navigačními a motorovými přístroji. Její základ tvořil masivní dřevěný rám, do něhož byl vsazen odpružený panel nesoucí umělý horizont, ukazatel dálkového kompasu, rychloměr a výškoměr, tedy přístroje pro kontrolu letu.

Pravá strana základní desky byla osazena ukazateli plnění motoru, otáček motoru, nastavení vrtule, stavu paliva, teploty chladicí kapaliny a sdruženým ukazatelem tlaku oleje i paliva. Kromě těchto motorových přístrojů se v zorném poli pilota nacházel ještě naváděcí radiový přístroj AFN, pomáhající pilotovi s orientací při zhoršené viditelnosti.

Levá strana základní desky obsahovala spínače magnet, spouštění motoru, odpojovač palubní sítě a ukazatel polohy podvozku.

V horní nástavbě desky byla umístěna elektrická počítadla zbytku nábojů palubních zbraní, základna pro uchycení reflexního zaměřovače a speciální palubní hodiny se stopkami a nastavitelným časovým kroužkem.

Všechny základní díly palubní desky o šířce 640 mm a výšce 320 mm byly vyrobeny z nedeficitních dřevěných materiálů, což umožňovalo německému průmyslu ušetřit nedostatkové hliníkové slitiny. Opatřeny byly předepsanou leteckou matnou šedou barvou RLM Grau.

Zcela věrnou kopii německé palubní desky, osazenou původními přístroji, získal Vojenský historický ústav Praha koupí od soukromníka v roce 2010.
