Letecký vodorovný kompas vz. 34, výr. č. 5038

Letecký vodorovný kompas vz. 34, výr. č. 5038

Fotogalerie

Letecký vodorovný kompas vz. 34

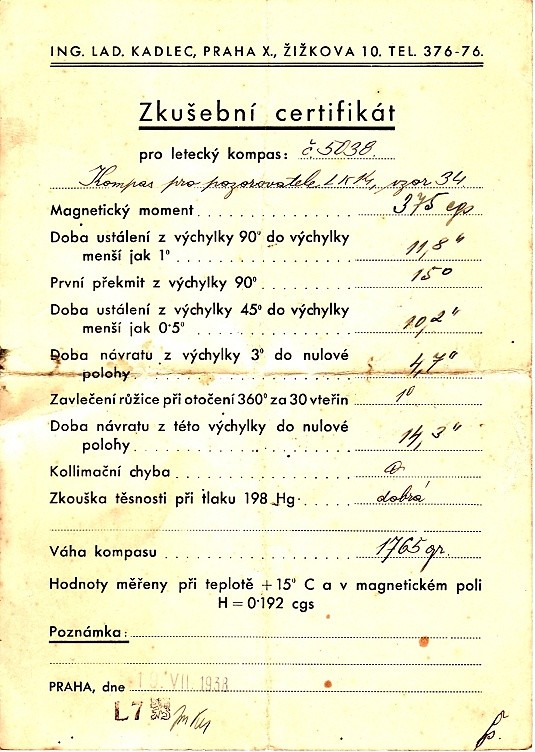

Letecký vodorovný kompas vz. 34 (zkušební certifikát)
Československý vodorovný letecký kompas, který ve třicátých letech minulého století vyráběla známá firma na přístroje a navigační pomůcky Ing. Ladislav Kadlec, Praha X. Firemní označení kompasu bylo LK 14 nebo také „Kadlec 14“. Armáda jej zavedla jako standardní letecký kompas vzor 34 pro vícemístná letadla. Kompas se vyznačoval důmyslnou, ale robustní a lehkou konstrukcí. Veškeré označení, směrové čáry a dělení byly opatřeny světélkující hmotou. Při nočním provozu bylo možno kompas osvětlit sklopným osvětlovacím ústrojím. Vlastní těleso kompasu bylo uchyceno pomocí pružin v ochranném pouzdře, pevně připevněném k letadlu. To neslo také kompenzační magnetické jehly, takže při vyjmutí kompasového kotlíku z pouzdra a po jeho zpětné montáži nebylo nutné kompas znovu kompenzovat. Kompas s pouzdrem a osvětlením, konzolou pro boční montáž, nádobkou na tlumící kapalinu a s těsněním byl umístěn v dřevěné přenosné schránce. Celý soubor včetně zkušebního certifikátu zachránil v březnu 1939 před nacistickou okupací pan Cais, který tehdy sloužil na letišti Praha Kbely.

Od jeho syna pana Jana Caise byl pak kompas v roce 1996 zakoupen pro sbírky Leteckého muzea VHÚ.
