Letecký zaměřovač ASP-1 N

Letecký zaměřovač ASP-1 N

Fotogalerie

Letecký zaměřovač ASP-1 N
Letecký zaměřovač ASP-1 N
Letecký zaměřovač ASP-1 N

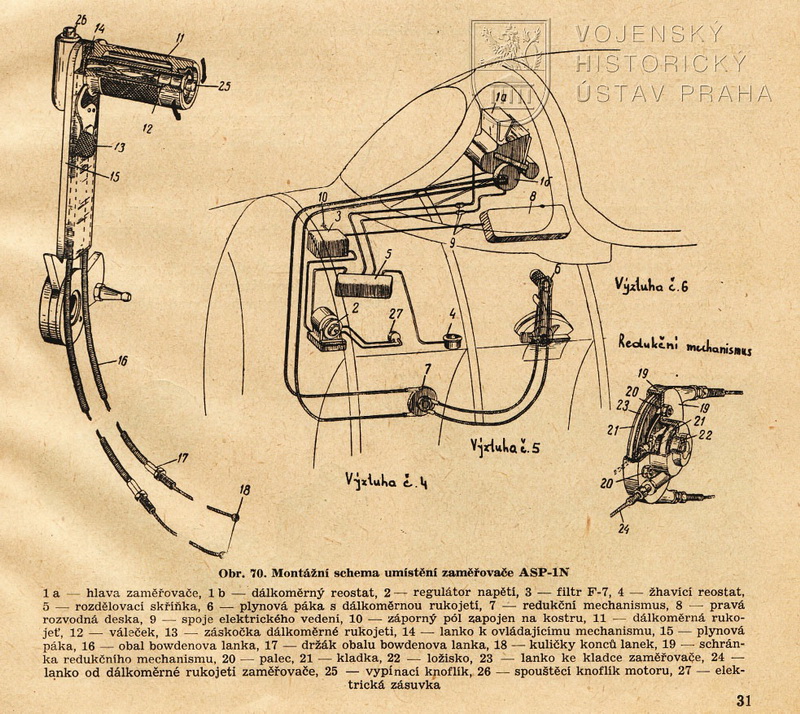

Letecký gyroskopický zaměřovač ASP-1 N se používal pro zaměřování pevných palubních zbraní při střelbě. Zaměřovač se skládal z hlavy s dálkoměrným reostatem, upevňovací konzoly, rozdělovací skříňky, přepínače a regulátoru napětí. V zorném poli zaměřovače byly dva záměrné obrazce. Pevný v podobě kruhu oprav s křížem ve středu a pohyblivý v podobě dálkoměrného kruhu ze šesti kosočtverečků s tečkou ve středu. Zaměřovač sestrojoval úhlovou opravu i záměrný úhel při střelbě na vzdálenost do 800 m na cíle mající libovolnou rychlost a rakurs tím, že přemisťoval pohyblivý záměrný obrazec od středu zorného pole proti viditelnému pohybu cíle. Úhlová oprava byla zaměřovačem sestrojována v závislosti na relativní úhlové rychlosti cíle, době letu střely a na délce střelby. Relativní úhlová rychlost cíle se měnila automaticky a nastavovala se do příslušné části zaměřovače gyroskopem o třech stupních volnosti podle sledování cíle. Doba letu střely, nutná k nastavení jak úhlové opravy cíle, tak záměrného úhlu, se řídila dálkoměrným reostatem, ovládaným rukojetí na páce přípusti motoru. Optický dálkoměr se základnou v cíli umožňoval měřit dálku okem pilota po dobu sledování cíle. Dálkoměrný reostat zaměřovače byl vypočten podle balistiky určitého typu kanónu, a proto, když se změnila zbraň, musel být vyměněn i dálkoměrný reostat. V našem letectvu byly zaměřovače ASP-1 N používány hlavně v prvních dodaných stíhacích letounech MiG-15. Černá kovová hlava zaměřovače nesla průhledové sklo a sklopnou clonku proti oslnění. Sdruženým kabelem byly do ní přivedeny parametry pro střelbu. Dále k ní byla přidělána nastavitelná opěrka hlavy, potažená kůží.

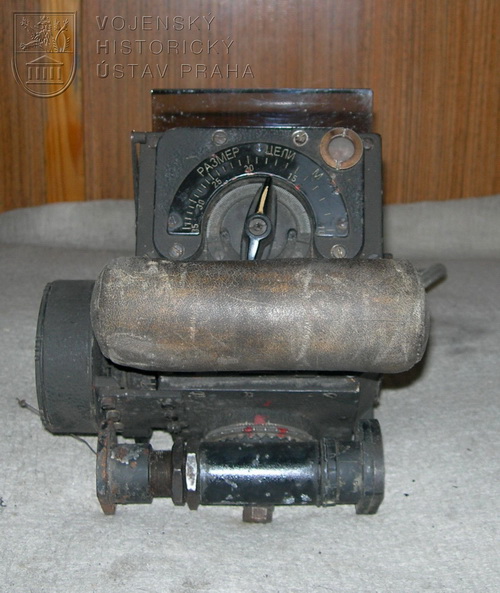

Hlava zaměřovače o hmotnosti 4,15 kg byla do sbírky VHÚ získána převodem v roce 1968 z Leteckých opraven Kbely.
