Libellen-Oktant, Werk Nr. 538857

Libellen-Oktant, Werk Nr. 538857

Fotogalerie

Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Libellen-Oktant, Werk Nr. 538857
Ve sbírkách leteckých navigačních pomůcek VHÚ se nachází také německý libelový oktant C. Plath, který sloužil k určení polohy letounu pomocí hvězd nebo slunce. K získání zeměpisné polohy letadla potřeboval letec znát výšku známého nebeského tělesa od horizontu ve známé době. Poloha letounu se pak podle těchto údajů určovala z tabulek.
Pro správné určení polohy bylo třeba co nejpřesněji změřit úhel, který svírala daná hvězda s horizontem. To umožňoval zmíněný oktant, který pomyslný horizont nahrazoval správnou polohou bublinky libely zabudované v přístroji. Celý přístroj bylo možno uvnitř osvítit žárovkami, napájenými z palubní sítě letounu, nebo vloženou baterií.
Pomocí systému polopropustných zrcadel a hranolů bylo možné natočit zrcadla tak, aby pozorovatel sjednotil ve svém zorném poli hvězdu i bublinku libely. V tom okamžiku mohl na tělese oktantu odečíst úhel hvězdy nad horizontem. Stupnice podobných přístrojů mohly být děleny jako čtvrtina kruhu-kvadranty, nebo šestina kruhu-sextanty a nakonec jako osmina kruhu-oktanty, princip měření byl obdobný.
Oktant C. Plath měl ještě zařízení pro korekci změny polohy hvězdy při delším měření, které bylo nutné pro přesnější zaměření zvoleného tělesa. Měření oktantem bylo podmíněno dobrou viditelností oblohy a zkušeností s obsluhou při manipulaci za letu.

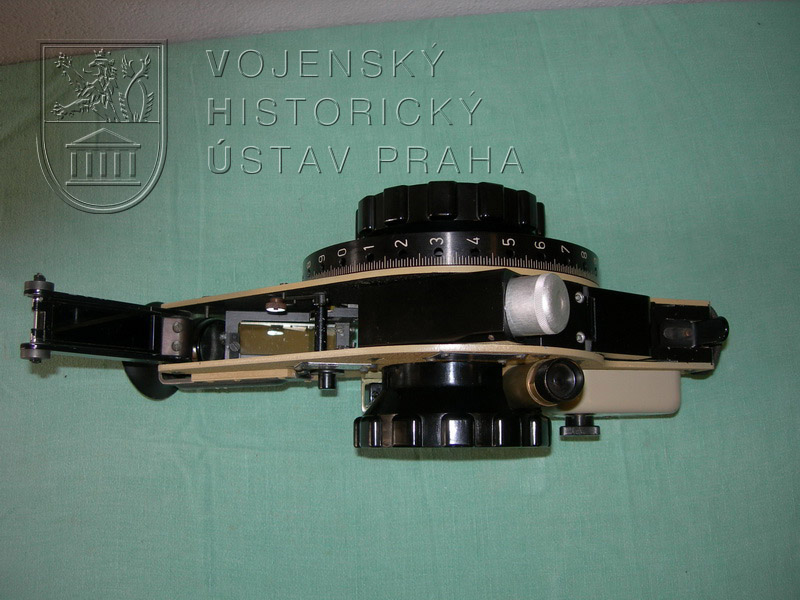

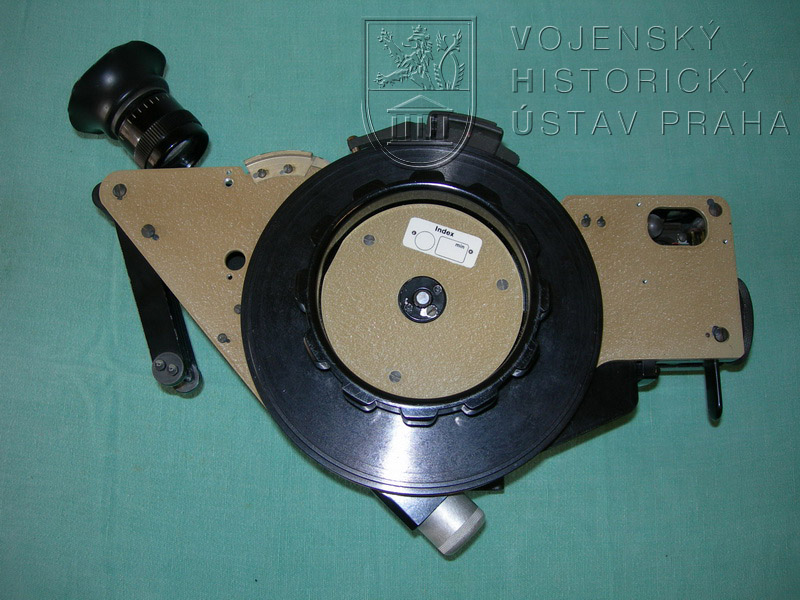

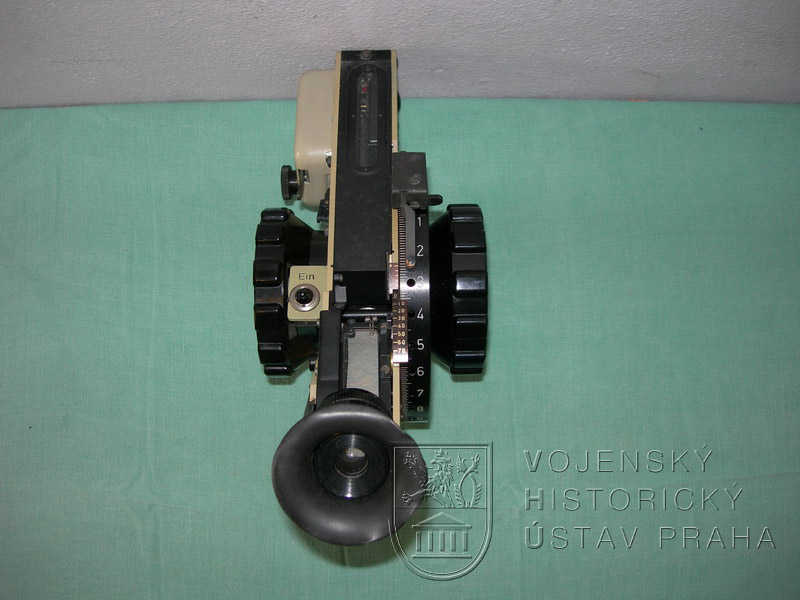

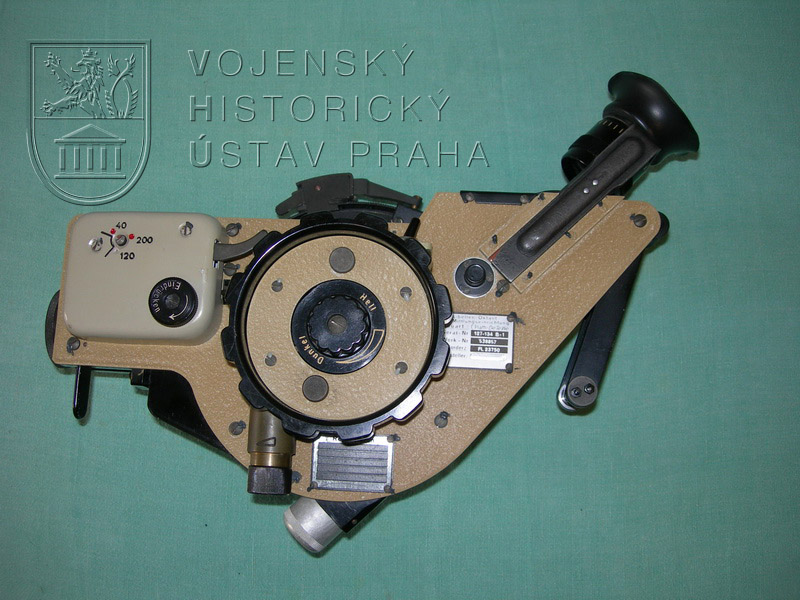

Oktant tvořil rám z lehkého kovu ve tvaru přibližně trojúhelníku, který nesl snímatelný okulár a soustavu zrcadel. Ty měly též sklopné clony pro určování polohy ve dne, podle Slunce. Ovládací prvky stupňového kotouče byly z černého bakelitu, stejně tak jako ostatní vnitřní části oktantu. Jeho rozměry byly 350x280x125 mm a hmotnost 2,32 kg.

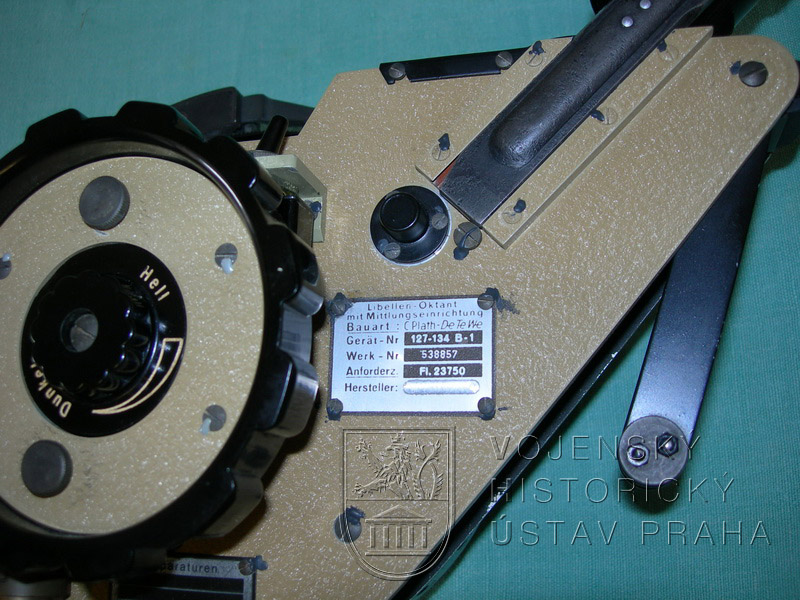

Na štítku přístroje bylo uvedeno:
Libellen-Oktant mit Mitflungseinrichtung
Bauart : C. Plath-De Te WE
Gerat - Nr. 127-134 B-1
Werk - Nr. 538857
Anforderz Fl. 23750
Hersteller : vyfrézováno

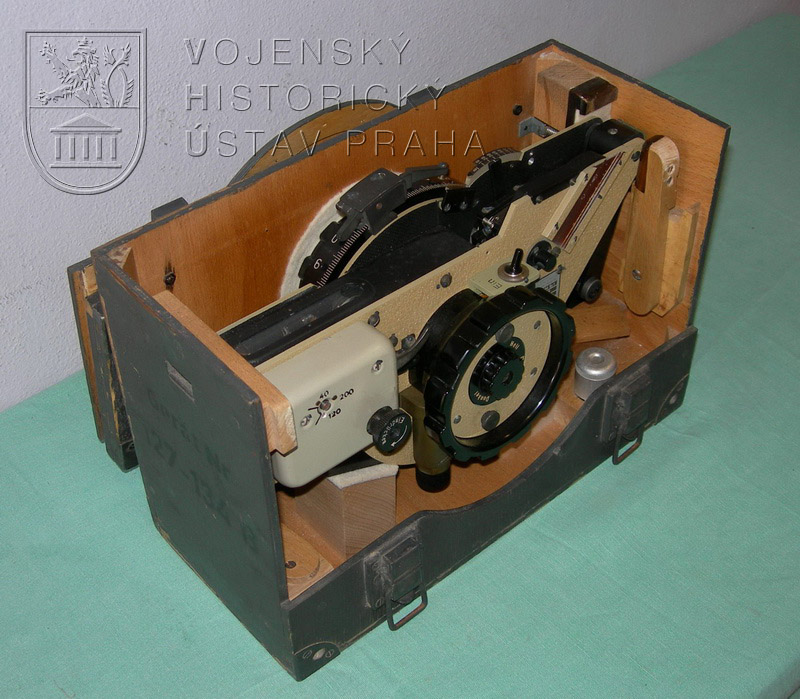

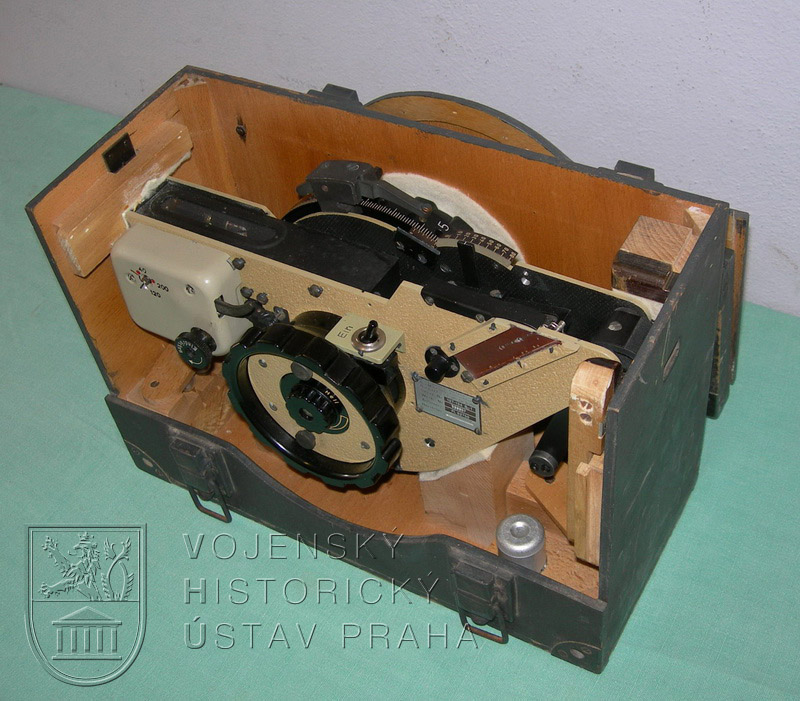

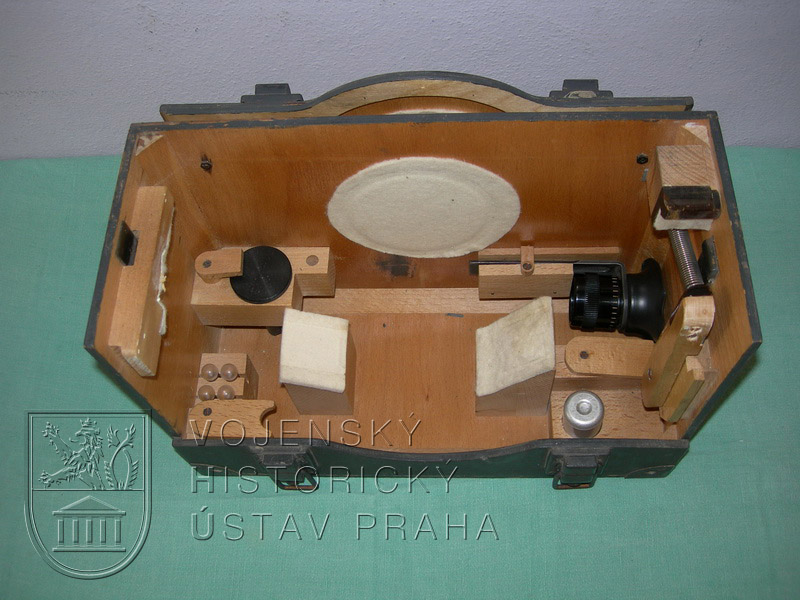

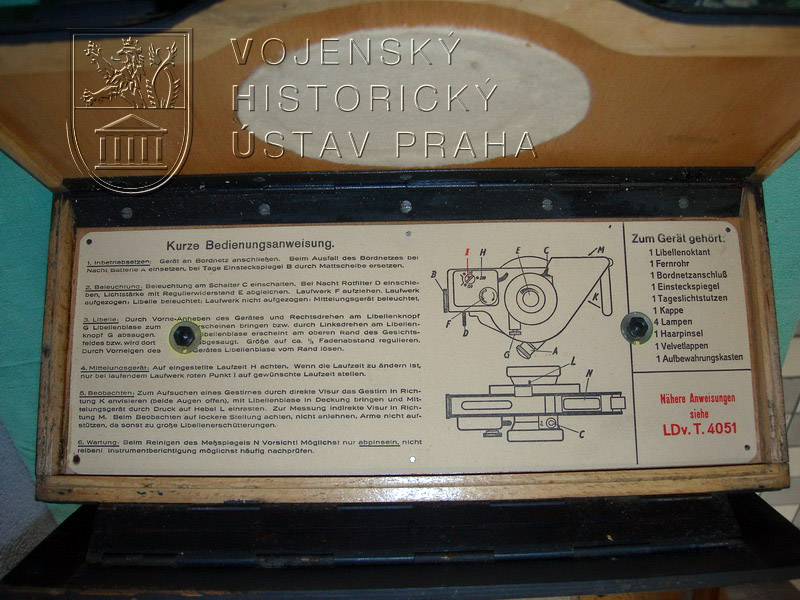

Přístroj, vyrobený patrně za 2. světové války u firmy Deutsche Telephonwerke, byl v letadle uložen v tmavě šedivé dřevěné krabičce s kompletním příslušenstvím.

Oktant získal VHÚ v roce 2013 koupí od soukromé osoby.
