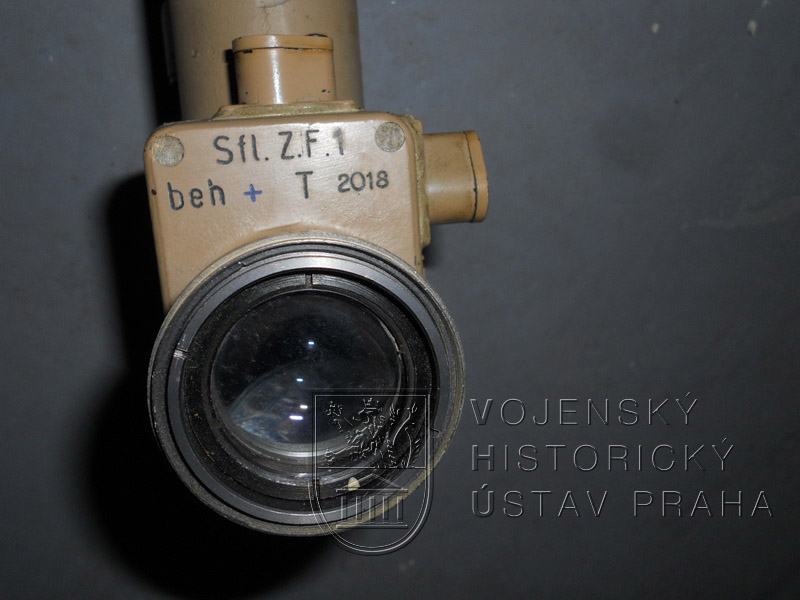

Periskopický zaměřovací dalekohled Sfl.Z.F. (Selbstfahrlafetten-Zielfernrohr) byl určen pro německá samohybná útočná děla typu StuG III, StuG IV, Hetzer, Jagdpanzer IV/70 nebo také Sturmpanzer IV. Tyto zaměřovače se vyráběly v německých závodech „Optische und Feinmechanische Werke, Hugo Meyer & Co, Görlitz“ označovaný kódem „ccx“, nebo v továrně „Ernst Leitz, Wetzlar“ označovaný kódem „beh“.
Periskopický zaměřovač ve sbírkách VHÚ Praha byl vyroben ve druhém jmenovaném závodě. Přístroj se montoval na levou část věže vedle hlavní zbraně (kanónu) tak, že hlava vyčnívala nad střechu obrněné nástavby. Periskopický zaměřovací dalekohled má pětinásobné zvětšení a desetistupňové zorné pole. Ohnisková destička je tvořena sedmi trojúhelníky ve vodorovné řadě. Zaměřovač byl dodáván v plechovém truhlíku se třemi vyměnitelnými objektivy a lampičkou k osvícení ohniskové destičky.

Vojenský historický ústav získal tento exponát v roce 1969 převodem z Národního technického muzea.
