Výukový obraz leteckého kulometu vz. 30

Výukový obraz leteckého kulometu vz. 30

Edukativní pomůcky v podobě výukových nástěnných obrazů ručních palných zbraní a kulometů neměly v čs. meziválečné armádě jednotný charakter či stejnou grafickou úpravu již z toho důvodu, že k jejich zavádění docházelo postupně a že v některých případech ke zbrani ani výukový obraz zaveden nebyl. Rovněž je třeba připustit možnost, že pro některé z čs. armádou používaných zbraní obrazy existovaly, avšak nedochovaly se a zmínky o nich v archivních materiálech chybí.

Vyvrcholení prací na vývoji palubní výzbroje československého meziválečného letectva představoval letecký kulomet vz. 30, jenž konstrukčně sice vycházel z anglického kulometu Vickers, avšak řada zdokonalení vyvinutá konstruktéry České zbrojovky ve Strakonicích jej povýšila na úroveň univerzálně využitelné letecké zbraně. Původně adaptované kulomety Lewis a Vickers v ráži .303 British (7,7 x 56 R) na náboj 7,92 mm Mauser, zavedené do výzbroje pod označením vz. 28 a L/28, sdružilo do podoby univerzálního kulometu výměnné podávací zařízení. Pásový podavač s volitelným podáváním pásu z levé či z pravé strany bylo možné nahradit podávacím systémem s diskovým zásobníkem Lewis. Kulomet, doplněný synchronizátorem střelby vz. 32, tak mohl sloužit jako pilotní, pevně lafetovaný v draku letounu, nebo pozorovatelský, lafetovaný na lafetě vz. 27 či později na univerzální lafetě vz. 34 (Š-31). Jeho vylepšování se konstruktéři věnovali průběžně až do roku 1938. Mezi technickými úředníky, podílejícími se na vývoji, byli ing. Sikyta, František Brejcha, Václav Zíbar, ing. Jaroslav Malina, Karel Ženíšek, Adolf Sýkora, Jaroslav Koska, ing. Šula, Rudolf Lacina a František Myška.

První objednávku Ministerstva národní obrany na 629 úplných leteckých kulometů vzor 30 včetně 63 souprav záložních součástí a další výstroje získala továrna v květnu 1932 a její plnění ji zaměstnávalo až do dubna 1934.

Kromě kompletních zbraní plnila zbrojovka v průběhu dalších let menší objednávky na ramenní opěradla, trubkové odpady nábojnic, pilotní a pozorovatelské zaměřovače, vložky ke cvičným zesilovačům či plničky diskových zásobníků a nábojových pásů.

Celkově Česká zbrojovka dodala v letech 1932–1938 našemu letectvu 4 738 kulometů vz. 30, avšak v evidenci MNO ke dni okupace figurovalo 4 825 kusů.

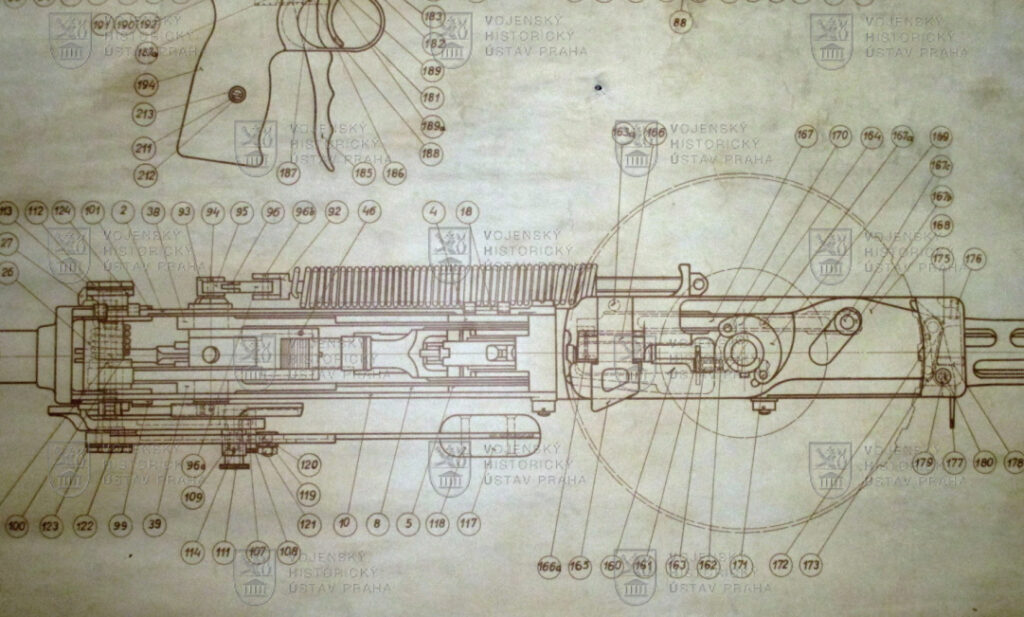

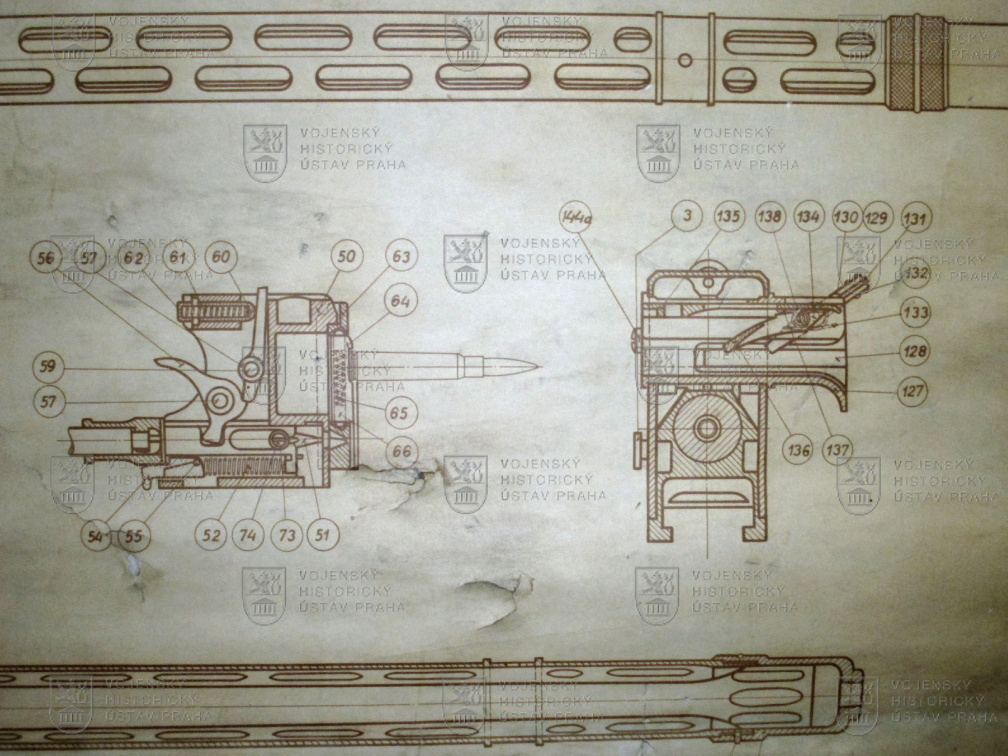

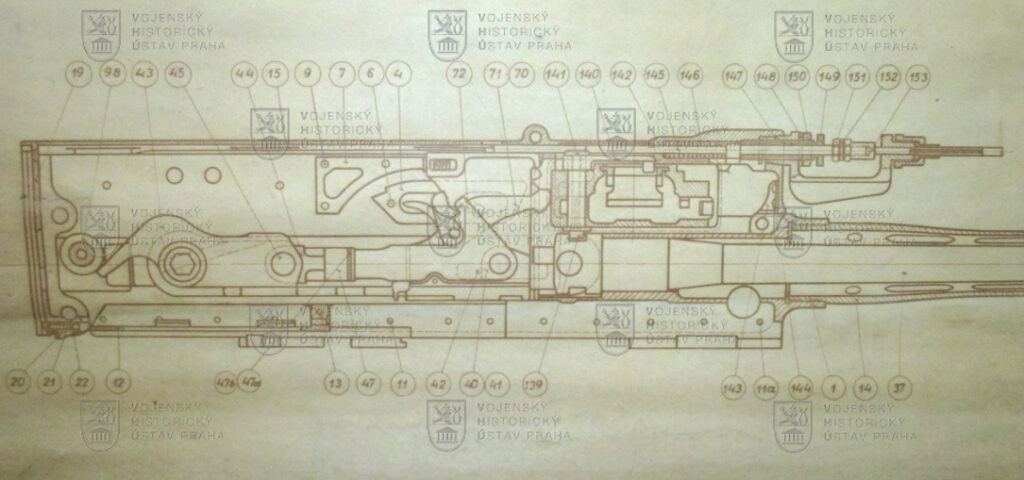

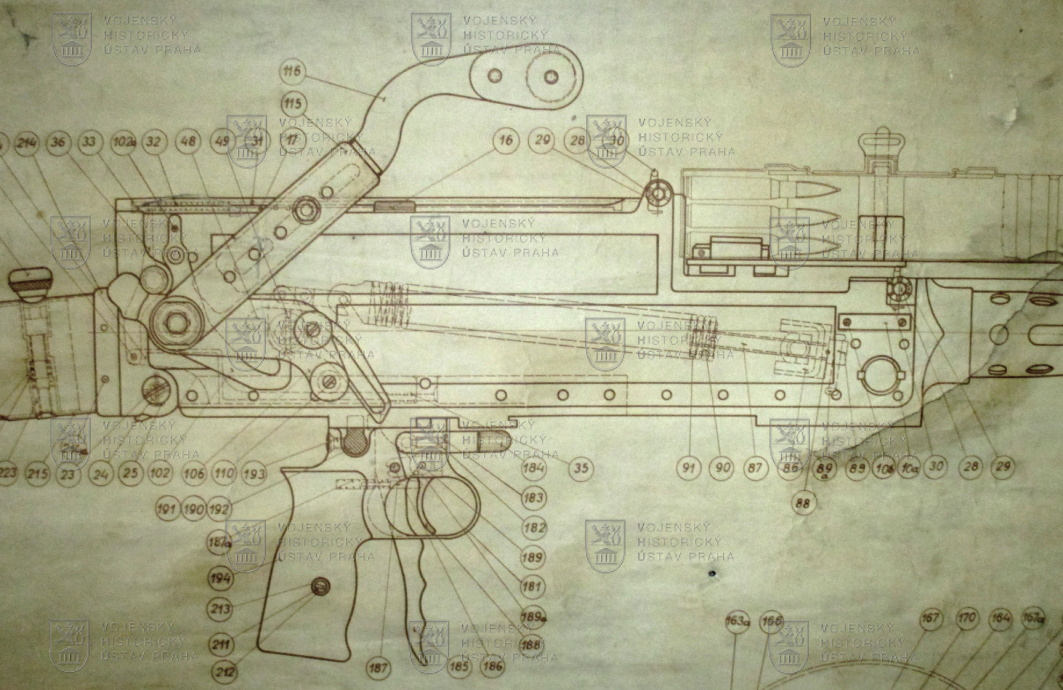

Výukový nástěnný obraz, postrádající označení zbraně, tvoří výkres bokorysu a nárysu pozorovatelského provedení s naznačeným diskovým zásobníkem, ve spodní části je řez pilotním synchronizovaným provedením. Sestavu výkresu doplňuje zobrazení výměnného pistolového spušťadla, řez závorníkem, příčný řez pásovým podavačem a detail řezu upevnění nástavce pro cvičnou střelbu. Výkres je signován konstruktérem Adolfem Sýkorou (1901–1959) a nese datum 31. září 1934.

Výukový obraz leteckého kulometu vz. 30 získalo muzeum ze starých sbírkových fondů.



Šířka: 1 393 mm

Výška: 925 mm
